O que é uma laminadora de cabo de aço e como funciona?

O que é uma máquina laminadora de cabo de aço e como ela funciona

A máquina de enrolar cabo de aço , também chamada de máquina de enrolamento de cabo de aço ou máquina de enrolamento de cabo de aço, é um equipamento industrial construído para enrolar, guiar e embalar cabos de aço, cabos de aço ou produtos de metal flexíveis semelhantes em uma bobina ou tambor de maneira uniforme e controlada por tensão. A máquina gira uma bobina de enrolamento enquanto um sistema de guia transversal move o cabo de aço para frente e para trás ao longo da largura do tambor, de modo que cada enrolamento de cabo fique perfeitamente próximo ao último, em vez de se empilhar ou cruzar sobre si mesmo. Esta resposta básica cobre a função principal do equipamento, e as seções abaixo explicam o princípio de funcionamento, estrutura, faixa de capacidade, opções de automação e aplicações típicas com mais detalhes.

Em termos práticos, um máquina de corda de fio deste tipo é posicionado no final de uma linha de produção, logo após o fechamento do cordão, galvanização ou estações de lubrificação, onde o cabo acabado precisa ser coletado sem torção ou danos à superfície. Como o cabo de aço é um produto colocado helicoidalmente feito de vários fios e cordões, o enrolamento irregular pode introduzir tensão interna, achatar os fios externos ou reduzir a vida útil em fadiga. Uma engenharia adequada máquina de corda de aço reduz esses riscos mantendo a tensão consistente e coloceo cada envoltório em um passo controlado no tambor.

Princípio de funcionamento de uma máquina para enrolar e enrolar cabo de aço

O princípio de funcionamento de uma laminadora de cabo de aço pode ser dividido em quatro ações coordenadas. Primeiro, o motor de acionamento gira o carretel de enrolamento a uma velocidade que corresponde à velocidade da linha do cabo de aço que entra. Em segundo lugar, um mecanismo de enrolamento transversal ou nivelado, geralmente montado em um trilho-guia acima ou ao lado do carretel, move um conjunto de rolos-guia para a esquerda e para a direita em sincronia com a rotação do carretel, de modo que o cabo seja colocado uniformemente no tambor, em vez de concentrado em um ponto. Terceiro, um dispositivo de controle de tensão, que pode ser um freio mecânico no volante, uma embreagem pneumática ou um braço oscilante servocontrolado, mantém a corda sob uma força de tração constante à medida que ela enrola, evitando bobinas soltas que podem se soltar durante o transporte. Quarto, um sistema de controle, que vai desde um simples painel de comutação manual até um controlador lógico programável, coordena a velocidade do motor, a posição transversal e o feedback de tensão para que todo o ciclo seja executado sem intervenção do operador em cada embalagem.

Em muitos máquina de rolamento de cabo de aço industrial modelos, a própria bobina é montada em uma estrutura inclinável ou giratória, o que permite que uma bobina completa seja inclinada para facilitar a amarração e a remoção e, em seguida, retorne à posição de enrolamento horizontal para o próximo ciclo. Os rolos-guia posicionados antes da unidade transversal ajudam a endireitar o cabo de entrada e a remover pequenas torções, o que protege ainda mais a máquina de cabo de aço e o produto contra desgaste desnecessário.

O layout isométrico acima ilustra as seis zonas funcionais encontradas na maioria dos equipamentos de bobinagem e bobinagem deste tipo. O trilho-guia transversal, identificado como um, transporta o conjunto de rolos-guia, identificado como dois, ao longo da largura da bobina, de modo que a corda que entra é colocada em um passo controlado. O motor de acionamento, identificado como três, é montado na base e conectado por meio de uma caixa de engrenagens ao eixo da bobina para fornecer torque rotacional consistente. O carretel ou tambor de enrolamento, rotulado como quatro, segura o cabo de aço acabado e normalmente é apoiado em uma estrutura soldada pesada para suportar o peso combinado do cabo e do carretel. A roda de controle de tensão, identificada como cinco, permite que um operador ou um servo sistema ajuste a força de frenagem para que a corda permaneça esticada sem ser sobrecarregada. A estrutura de base, identificada como seis, é fabricada em aço estrutural e fixa todo o conjunto ao piso para reduzir a vibração durante o enrolamento em alta velocidade.

Estrutura da Máquina e Referência do Produto

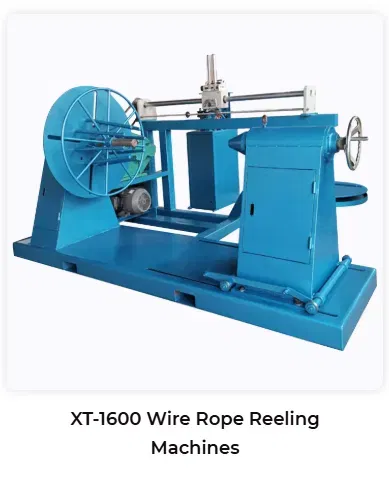

A fotografia abaixo mostra um representante máquina de enrolar cabo de aço , modelo XT-1600, que reflete o layout estrutural descrito no diagrama acima. O conjunto do carretel no lado esquerdo gira em um eixo pesado suportado por mancais de mancal, enquanto o trilho transversal posicionado acima do carretel guia o cabo de aço uniformemente através da face do tambor durante o enrolamento. O motor de acionamento é montado na parte inferior da estrutura para manter o centro de gravidade próximo ao solo, o que ajuda a máquina a permanecer estável durante o manuseio de bobinas pesadas de cabo de aço. No lado direito, um volante conectado a um disco de fricção permite um ajuste fino da tensão traseira, o que é particularmente útil ao enrolar cordas de diferentes diâmetros ou rigidez. A estrutura de base é uma estrutura de aço fabricada única, em vez de um conjunto aparafusado de peças separadas, que suporta a integridade estrutural a longo prazo sob repetidos ciclos de carga.

Máquina enroladora de cabo de aço XT-1600, mostrada com conjunto de bobina, trilho transversal, motor de acionamento e roda de controle de tensão

Esta configuração é amplamente representativa do equipamento utilizado para máquina automática de enrolar fio and máquina de enrolamento automático de fio tarefas em fábricas de cabos de aço, cabos e cordas. Como a bobina fica em uma estrutura aberta e não em uma caixa fechada, a equipe de manutenção tem acesso direto aos rolamentos, à corrente ou correia de transmissão e ao mecanismo transversal, o que simplifica a inspeção de rotina. O layout também permite que uma empilhadeira ou ponte rolante se aproxime diretamente da bobina para carregar e descarregar bobinas acabadas, o que é importante em instalações que movimentam grandes volumes de cabo através da estação de bobinagem a cada turno.

Processo de formação e enrolamento de cabos de aço

O processo de enrolamento em um típico máquina de fazer cabo de aço A linha segue uma sequência repetível desde a entrada do cabo bruto até a bobina embalada e acabada. A compreensão de cada etapa ajuda a explicar por que a tensão consistente e o alinhamento da guia são tão importantes para a qualidade do produto final.

1. O cabo de aço chega da linha de fechamento ou torção e passa por rolos endireitadores que removem pequenas curvaturas.
2. O cabo entra na unidade de controle de tensão, onde a força de frenagem é definida de acordo com o diâmetro e a construção do cabo.
3. A guia transversal posiciona a corda no ponto inicial da bobina vazia e inicia o primeiro enrolamento.
4. O motor do cilindro e o motor transversal operam juntos para que cada envoltório fique próximo ao anterior, sem lacunas ou sobreposições.
5. Quando uma camada é concluída, a direção transversal inverte automaticamente e o enrolamento continua na próxima camada.
6. Uma vez atingido o comprimento alvo ou a capacidade da bobina, a máquina para, a extremidade do cabo é fixada e a bobina acabada é preparada para cintagem e transporte.

Nas máquinas semiautomáticas, um operador monitora esse ciclo e aciona manualmente as etapas de parada e corte do cabo. Em mais avançado máquina formadora de cabo de aço hidráulico e linhas controladas por PLC, os sensores rastreiam o comprimento do cabo e a contagem de camadas automaticamente, reduzindo a quantidade de atenção manual necessária durante longos ciclos de produção.

Capacidade de produção e compatibilidade de materiais

Os equipamentos de enrolamento e bobinagem nesta categoria são geralmente projetados em torno do diâmetro e do peso do cabo de aço que está sendo manuseado. Dependendo do modelo e da configuração, as máquinas são comumente agrupadas em classes leves, médias e pesadas, que correspondem a diferentes tamanhos de bobina, potência do motor e resistência da estrutura. O gráfico abaixo apresenta uma classificação típica usada em todo o linha de produção de cabo de aço industrial segmento, com base em especificações de equipamentos comuns, em vez de qualquer resultado de teste certificado único.

Este gráfico de barras agrupa os equipamentos em três classes gerais com base no diâmetro máximo do cabo de aço que cada um é normalmente construído para acomodar. As máquinas para serviços leves são comumente especificadas para diâmetros de até cerca de vinte milímetros e são frequentemente usadas para cabos e cabos menores na fabricação em geral. Máquinas de serviço médio estendem esse alcance para cerca de trinta e cinco milímetros e são frequentemente selecionadas para construção padrão e cordame. As máquinas pesadas são construídas com estruturas reforçadas e acionamentos de torque mais alto para lidar com diâmetros próximos a cinquenta milímetros, o que atende aos requisitos de içamento em grande escala, mineração e cordas marítimas. O valor exato para qualquer máquina específica depende da potência do motor, do tamanho da bobina e do design da estrutura; portanto, este gráfico deve ser lido como uma referência geral, em vez de uma especificação fixa para cada modelo. A compatibilidade de materiais entre essas classes normalmente inclui fio de aço carbono, fio de aço galvanizado, vários fios de liga de aço e cabo de aço inoxidável, uma vez que o próprio mecanismo de enrolamento funciona principalmente com o diâmetro e a rigidez do cabo, em vez do tipo de aço específico.

Nível de automação e sistema de controle

Moderno máquina de enrolamento automático de fio os sistemas são geralmente oferecidos em configurações semiautomáticas e totalmente automáticas. Em uma configuração semiautomática, o operador ajusta a tensão e inicia o ciclo, enquanto a sincronização transversal e de velocidade ocorre automaticamente. Em uma configuração totalmente automática, um controlador lógico programável gerencia a contagem do comprimento do cabo, as mudanças de camada, o feedback de tensão e as condições de parada, o que reduz o nível de atenção do operador necessário durante a produção contínua. O gráfico de radar abaixo resume as características gerais de desempenho associadas a equipamentos bem projetados nesta categoria, apresentadas em uma escala relativa simples para ilustração, e não como resultados de um teste comparativo formal.

O gráfico de radar traça seis características gerais que os compradores geralmente avaliam ao revisar equipamentos de bobinagem e bobinagem, incluindo nível de automação, precisão de controle, durabilidade estrutural, flexibilidade de capacidade, simplicidade de manutenção e até mesmo qualidade de enrolamento de camada. O nível de automação reflete quanto do ciclo de enrolamento é executado sem entrada manual assim que o processo é iniciado. A precisão do controle está relacionada à precisão com que os sistemas de tensão e deslocamento respondem às mudanças no diâmetro ou na velocidade do cabo. A durabilidade estrutural reflete o design da estrutura e dos componentes destinados a suportar cargas pesadas repetidas ao longo do tempo. A flexibilidade de capacidade indica quão bem uma única máquina pode lidar com uma variedade de diâmetros de cabos e tamanhos de bobinas, em vez de um único produto fixo. A simplicidade da manutenção e a qualidade uniforme do enrolamento da camada estão relacionadas à facilidade com que o equipamento pode ser inspecionado, ajustado e mantido em boas condições de funcionamento durante o uso regular. Estas seis dimensões são apresentadas em conjunto para dar aos leitores uma estrutura geral para avaliar o equipamento, em vez de atribuir uma pontuação numérica precisa a uma única máquina.

Indústrias de aplicação para equipamentos para enrolamento de cabos de aço

As máquinas para enrolar e enrolar cabos de aço são usadas sempre que cabos acabados, cabos ou produtos de aço flexíveis semelhantes precisam ser enrolados em uma bobina para armazenamento, transporte ou uso direto. As indústrias de aplicação comum incluem construção, onde o cabo é usado em guindastes, guinchos e sistemas de andaimes, mineração, onde o cabo lida com cargas pesadas em eixos e sistemas de transporte, marítimo e marítimo, onde o cabo de amarração e amarração deve ser enrolado sem introdução de torção, e operações gerais de içamento e amarração em fábricas. De acordo com um relatório de pesquisa de mercado publicado pela Persistence Market Research, a construção representa o principal segmento de aplicação para cabos de aço, contribuindo com mais de trinta e nove por cento da receita do mercado em 2025, com a participação restante distribuída entre mineração, marinha, petróleo e gás, e outros usos industriais e relacionados a guindastes.

O gráfico de rosca acima resume a distribuição desse aplicativo de forma visual. O segmento de construção constitui a maior parcela, impulsionado pela demanda contínua por guindastes, elevadores e equipamentos de manuseio de materiais em edifícios e infraestruturas. A parcela restante combinada reflete a ampla gama de outros setores que dependem de cabos de aço devidamente enrolados, incluindo transporte de mineração e sistemas de poços, operações de amarração e reboque marítimo, perfuração e elevação de petróleo e gás e uso geral de guindastes industriais. Como esses setores de uso final têm ciclos de trabalho e condições ambientais diferentes, muitas fábricas operam mais de um tipo de máquina de enrolamento e bobinagem para atender aos requisitos de diâmetro, revestimento e embalagem do cabo para cada mercado que atendem. Esta distribuição também explica por que fornecedor de equipamentos para laminação de cordas pesadas as operações geralmente mantêm uma variedade de tamanhos de bobinas em vez de uma única configuração fixa, uma vez que os requisitos do cliente variam significativamente entre cabos de construção e cabos marítimos ou de mineração especializados.

Rolamento de cabo de aço versus máquina de torção: qual é a diferença

Uma máquina para enrolar ou enrolar cabo de aço e uma máquina para torcer cabo de aço atendem a diferentes estágios do processo de fabricação, e compreender a distinção ajuda engenheiros e compradores a selecionar o equipamento correto para uma determinada linha de produção. Uma máquina de torção, às vezes chamada de máquina de torcer ou fechar, forma o próprio cabo de aço torcendo fios individuais em fios e depois torcendo esses fios em torno de um núcleo. Uma máquina de enrolar ou enrolar opera depois que o cabo já está formado e sua função é enrolar o cabo acabado em uma bobina ou tambor para armazenamento e envio.

De forma integrada linha de fabricação de cabos de aço , esses dois tipos de máquinas são normalmente conectados por processos intermediários, como galvanização, lubrificação ou inspeção, de modo que o cabo torcido viaja da máquina de fechamento através dessas estações antes de chegar ao estágio final de enrolamento e enrolamento. A seleção da máquina de enrolar ou enrolar correta para o final da linha depende principalmente da faixa de diâmetro, peso e formato de embalagem necessário para o cabo acabado, e não do método de torção usado anteriormente no processo.

Perspectivas de crescimento da indústria para cabos de aço e equipamentos relacionados

A demanda por equipamentos de manuseio de cabos de aço, incluindo máquinas de enrolamento e bobinagem, tende a acompanhar o crescimento geral do próprio mercado de cabos de aço, uma vez que cada metro de cabo produzido eventualmente precisa ser enrolado e embalado. De acordo com um relatório da MarketsandMarkets, o mercado global de cabos de aço deverá crescer de cerca de dez vírgula cinco mil milhões de dólares dos Estados Unidos em 2025 para quase treze vírgula nove mil milhões de dólares dos Estados Unidos até 2030, a uma taxa composta de crescimento anual de aproximadamente cinco vírgula oito por cento. O gráfico abaixo apresenta uma trajetória de crescimento ilustrativa calculada a partir desta taxa reportada, mostrando como um mercado deste tamanho pode progredir ano após ano se o crescimento permanecer estável ao longo do período.

Este gráfico de área mostra uma linha ascendente constante de pouco mais de dez mil milhões de dólares em 2025 para quase catorze mil milhões de dólares em 2030, consistente com a taxa composta de crescimento anual reportada pela MarketsandMarkets para o mercado global de cabos de aço. A inclinação gradual reflecte uma indústria madura com uma expansão consistente, em vez de explosiva, o que é típico dos mercados relacionados com bens de capital e infra-estruturas. O crescimento deste tipo é geralmente atribuído ao investimento contínuo em projetos de construção, infraestrutura e mineração em todo o mundo, juntamente com a procura constante de substituição à medida que os cabos existentes chegam ao fim da sua vida útil. À medida que a produção global de cabos se expande, a capacidade de enrolamento e enrolamento no final das linhas de produção precisa de se expandir paralelamente, o que apoia o investimento contínuo em máquina automática de enrolar fio e equipamentos de manuseio relacionados. Os leitores devem tratar o gráfico como uma tendência ilustrativa derivada de uma única taxa de crescimento publicada, em vez de uma previsão exata ano a ano, uma vez que os números reais do mercado podem variar por região e por metodologia de relatório.

Orientação de manutenção e vida útil do equipamento

A manutenção de rotina desempenha um papel significativo para manter uma máquina laminadora de cabo de aço funcionando perfeitamente durante sua vida útil. Um cronograma básico de manutenção geralmente cobre a lubrificação de rolamentos e componentes de acionamento, inspeção de rolos-guia quanto a desgaste ou desalinhamento e verificações periódicas do mecanismo de controle de tensão para confirmar se ele ainda responde com precisão em toda a faixa de diâmetro do cabo que a máquina deve suportar.

• Verifique e lubrifique os rolamentos do eixo do molinete e os níveis de óleo da caixa de engrenagens de acordo com a programação do fabricante.
• Inspecione os rolos-guia transversais e os trilhos quanto a desgaste, pois superfícies irregulares podem causar enrolamento inconsistente da camada.
• Verifique periodicamente as configurações de controle de tensão, especialmente após mudar para um diâmetro ou material de cabo diferente.
• Examine os gabinetes de controle elétrico e as conexões de fiação para reduzir o risco de paradas não planejadas.
• Mantenha a estrutura de base e a área de trabalho circundante livres de detritos que possam interferir na inclinação ou rotação do molinete.

Instalações que seguem uma rotina de manutenção consistente geralmente sofrem menos interrupções não planejadas e podem prolongar a vida útil prática de seus máquina de fazer cabo de aço equipamento. Como as máquinas bobinadoras operam continuamente durante os turnos de produção, mesmo pequenos desalinhamentos no sistema transversal podem se acumular em defeitos visíveis no enrolamento ao longo do tempo, o que torna a inspeção de rotina uma parte importante do gerenciamento geral do equipamento, em vez de uma tarefa opcional.

Sobre Jiangsu Xingtai Hidráulica Manufacturing Co Ltd

Jiangsu Xingtai Hydraulic Manufacturing Co Ltd foi fundada em 1992 e está localizada na cidade de Taizhou, província de Jiangsu, China. A empresa é especializada na fabricação de máquinas hidráulicas de prensagem de cabos de aço, máquinas de recozimento e afilamento de cabos de aço, mangas de alumínio, braçadeiras de elevação e equipamentos relacionados de manuseio de cabos de aço, como as máquinas de enrolamento e enrolamento descritas neste artigo. A Xingtai Hydraulic opera com instalações de produção, equipe técnica, equipamentos de teste e um sistema de gestão de qualidade que visa resultados consistentes em toda a sua linha de equipamentos.

Os componentes de estampagem usados ​​nas máquinas hidráulicas Xingtai são forjados em liga de aço de alta resistência, e o corpo da máquina para seu equipamento de prensagem é fabricado a partir de um único bloco de material para suportar integridade estrutural e longa vida útil. Os sistemas hidráulicos da empresa utilizam um arranjo de fornecimento de óleo com bomba de pressão dupla, que é projetado para permitir movimentos rápidos para cima e para baixo, mantendo um processo de prensagem controlado, contribuindo para a qualidade da prensagem e eficiência de produção em suas linhas de produtos hidráulicos.

O equipamento hidráulico Xingtai foi enviado para clientes em vários países, incluindo Reino Unido, Austrália, Holanda, Letônia, Malásia, Tailândia, Índia, Rússia, Botsuana e Polônia, entre outros. A empresa trabalha a partir de uma filosofia centrada na qualidade consistente, no posicionamento competitivo e no compromisso de longo prazo com o relacionamento com os clientes, e continua a atender clientes novos e existentes em toda a sua linha de equipamentos de processamento e manuseio de cabos de aço, incluindo máquina de corda de fio supplier relacionamentos construídos ao longo de anos de experiência em exportação.

Perguntas frequentes

Q1: Qual é o objetivo principal de uma máquina laminadora de cabo de aço
A1: Seu objetivo principal é enrolar o cabo de aço acabado uniformemente em uma bobina ou tambor, usando rotação coordenada da bobina, orientação transversal e controle de tensão para evitar emaranhados ou camadas irregulares.

Q2: Qual a diferença entre uma máquina laminadora de cabo de aço e uma máquina de torção
A2: Uma máquina de enrolar ou enrolar o cabo já formado em uma bobina, enquanto uma máquina de torcer ou fechar forma o próprio cabo torcendo fios e cordões juntos no início da linha de produção.

Q3: Quais diâmetros de cabo de aço esse tipo de equipamento normalmente suporta
A3: Dependendo do modelo e da configuração, as máquinas desta categoria são comumente construídas para diâmetros que variam de dez a cinquenta milímetros, cobrindo aplicações leves, médias e pesadas.

Q4: Quais materiais são compatíveis com máquinas de enrolamento de cabo de aço
A4: Essas máquinas geralmente lidam com fio de aço carbono, fio de aço galvanizado, vários fios de liga de aço e cabos de aço inoxidável, uma vez que o mecanismo de enrolamento responde principalmente ao diâmetro e à rigidez.

Q5: Que manutenção uma máquina de enrolar cabo de aço exige
A5: A manutenção de rotina geralmente inclui lubrificação de rolamentos e caixas de engrenagens, inspeção de rolos-guia e trilhos, verificações periódicas de controle de tensão e revisão regular dos componentes de controle elétrico.
